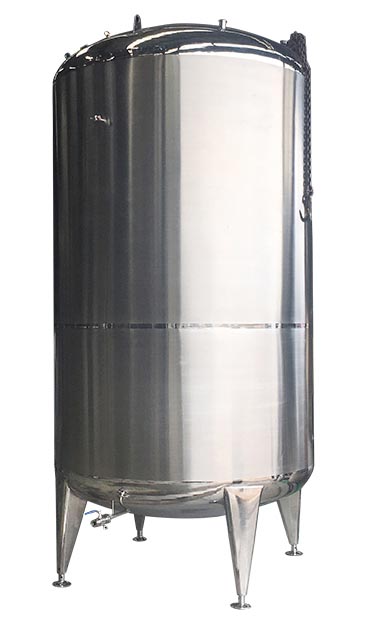

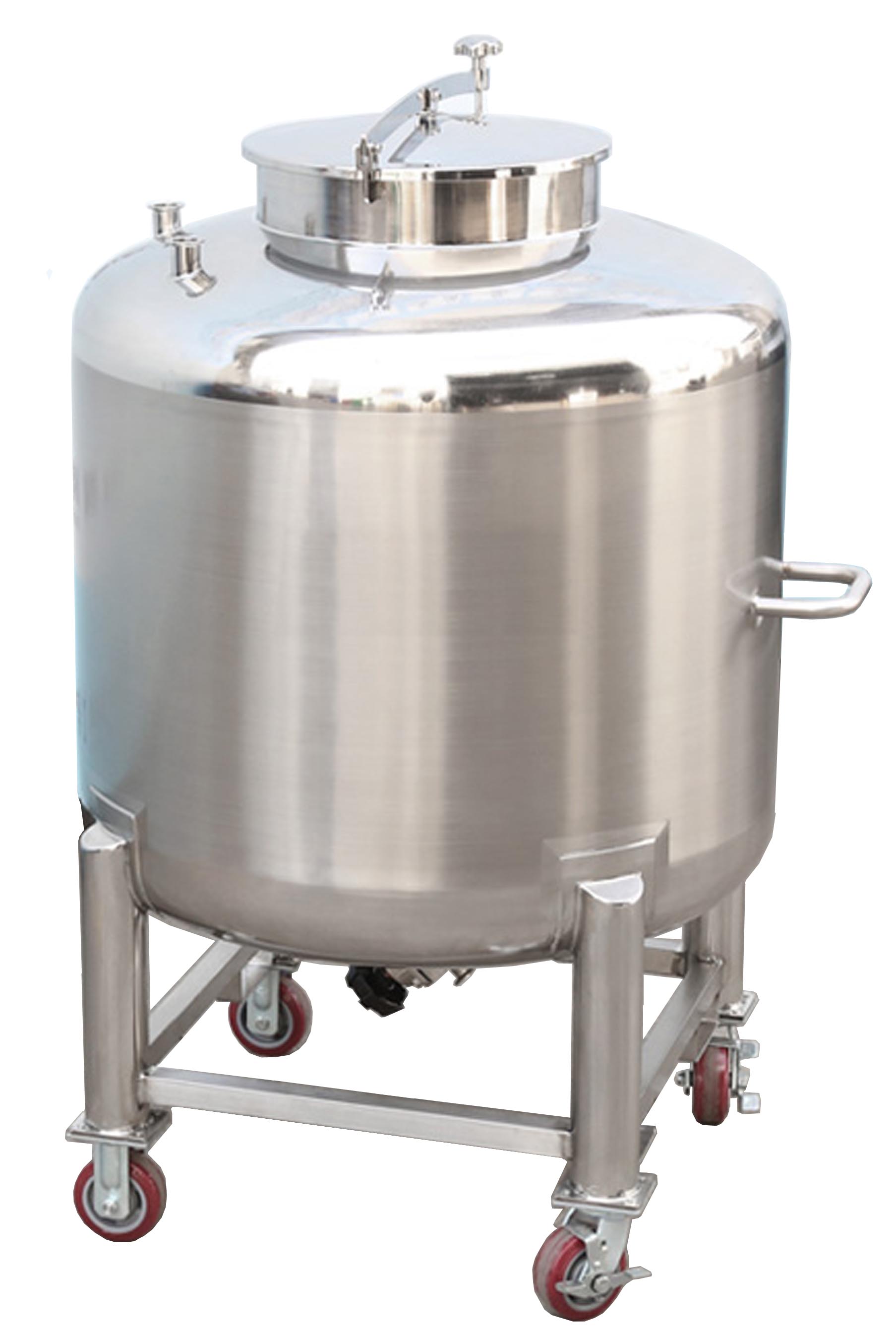

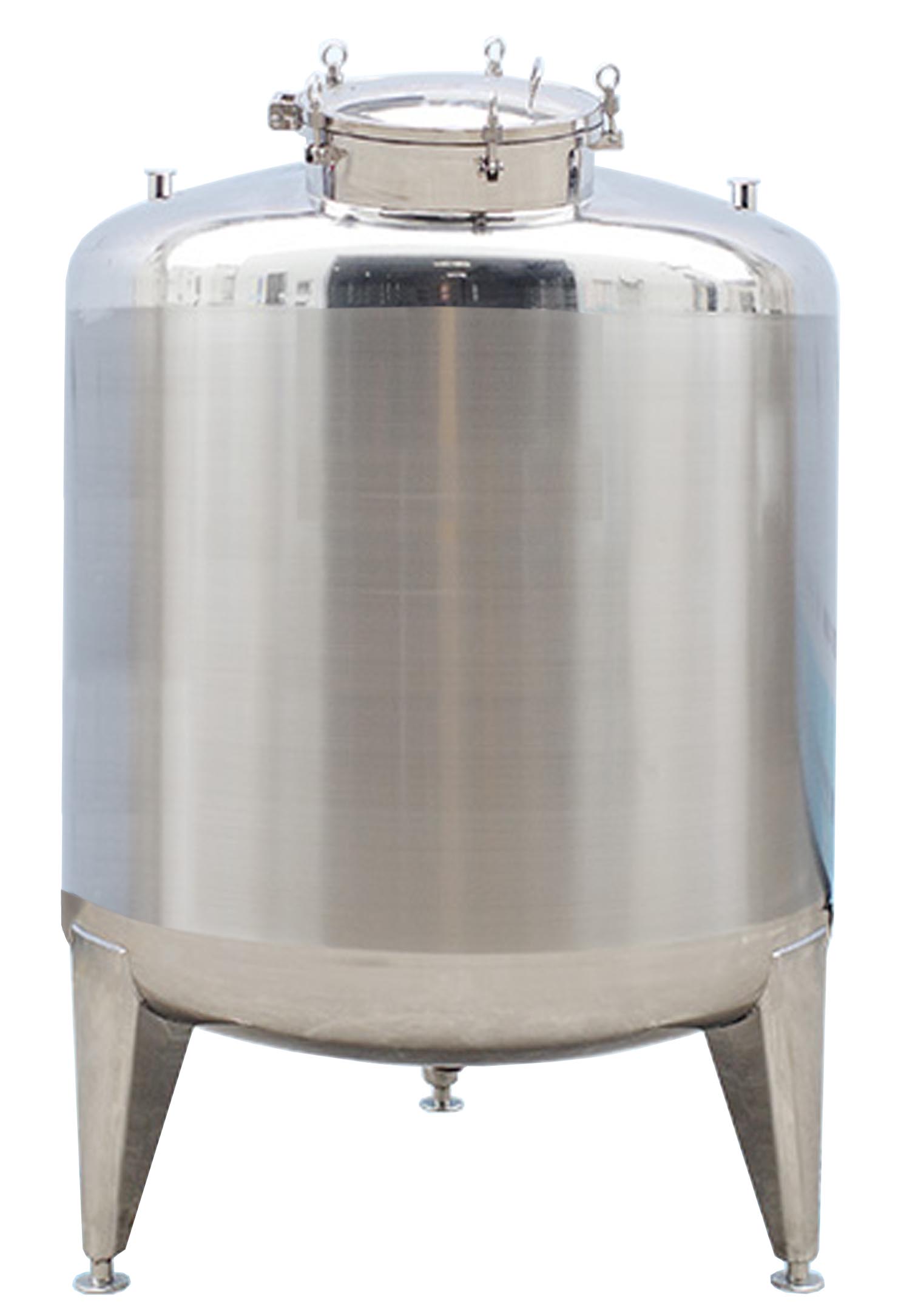

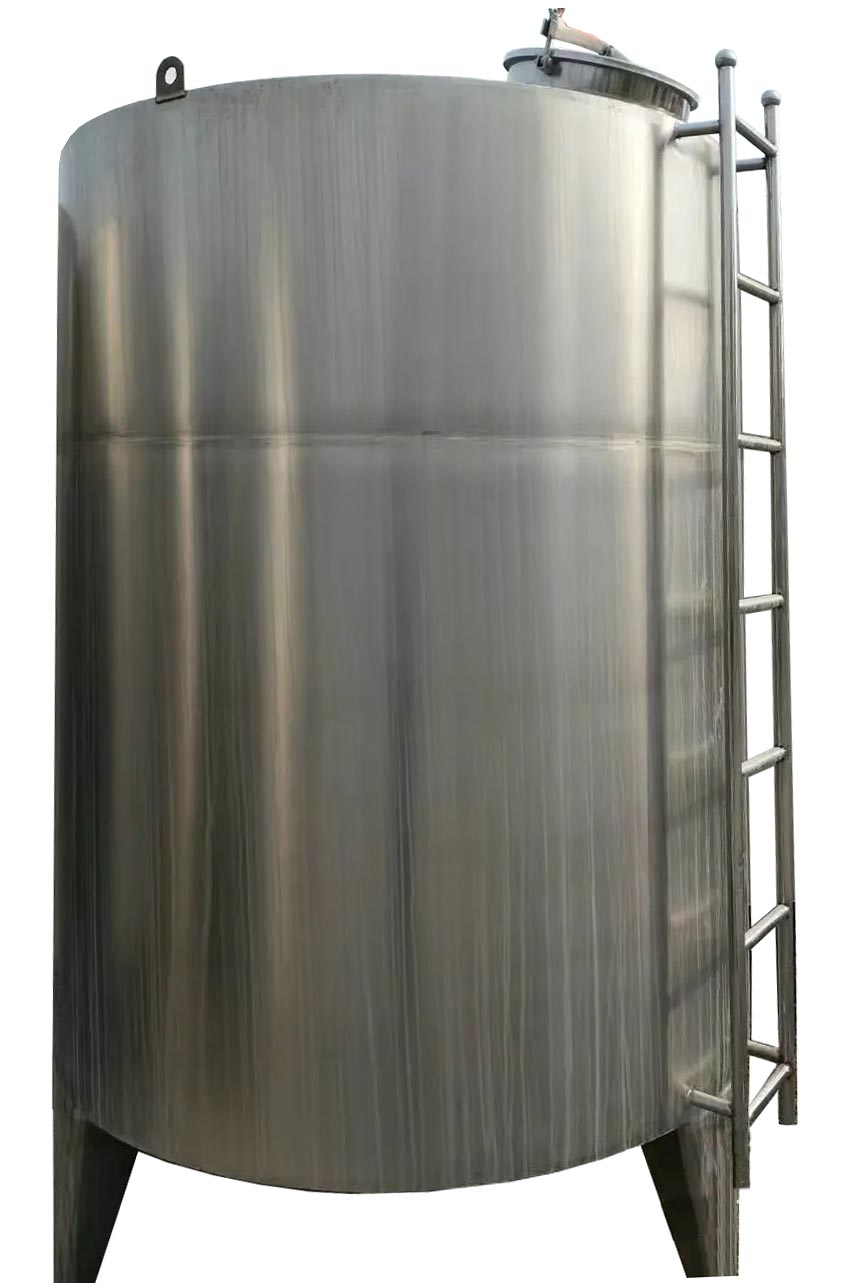

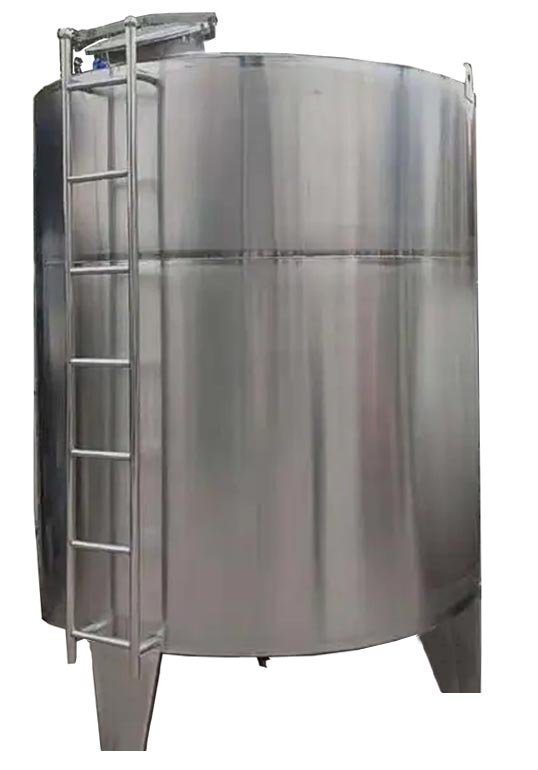

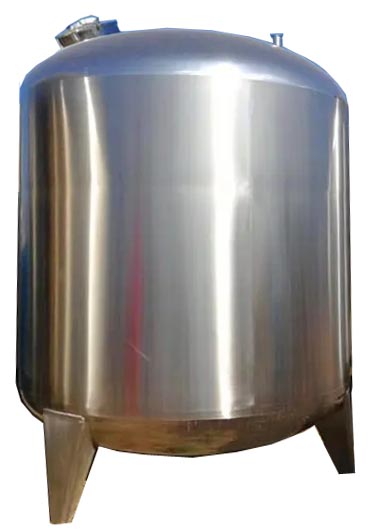

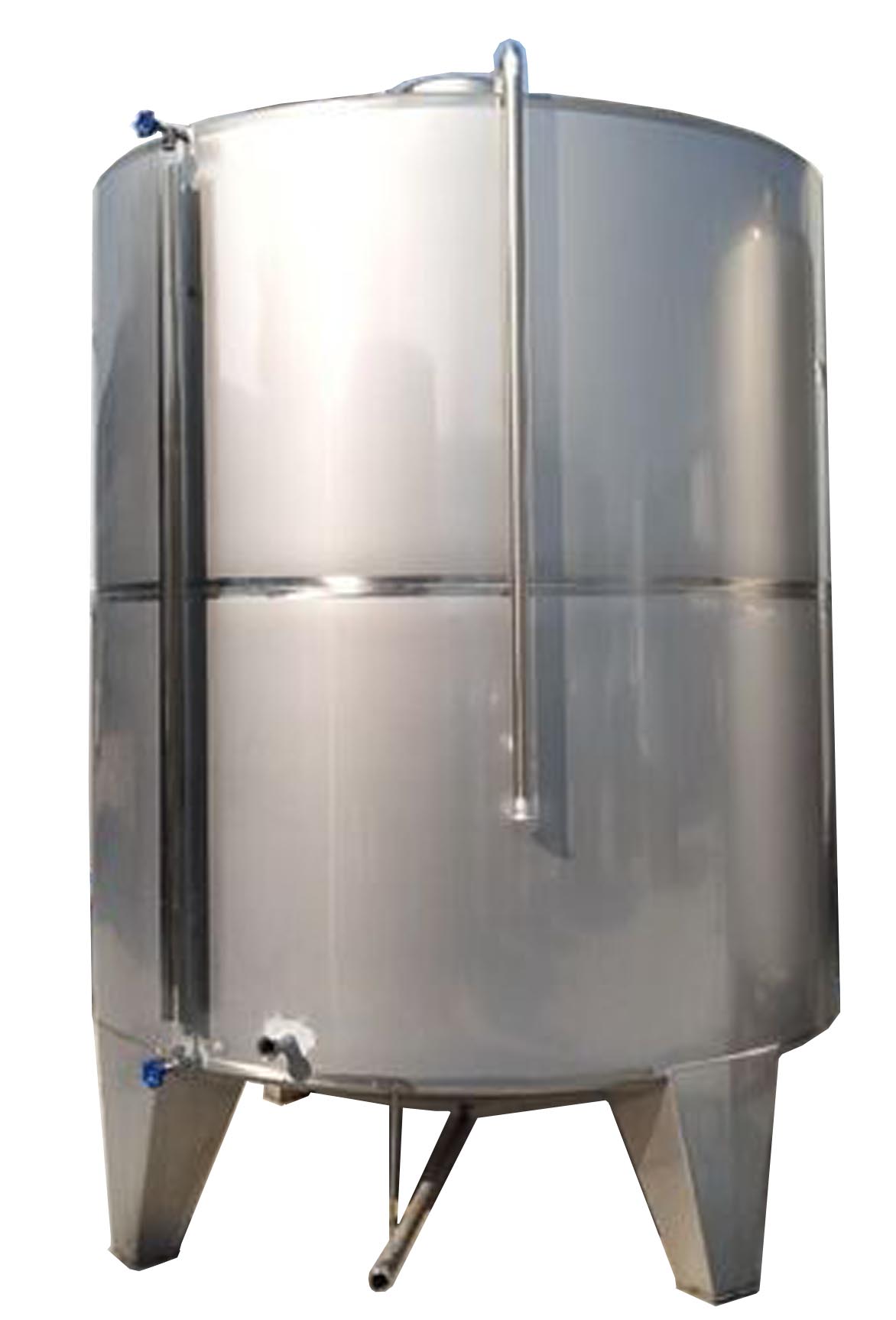

該系列不銹鋼儲罐為單層、立式結構的衛生級容器設備。是制藥、生物、工程、食品、飲料、果酒、調味品、化工、油脂等行業中間緩存、
儲液設備。 |
| |
| 一、貯液罐分類 |

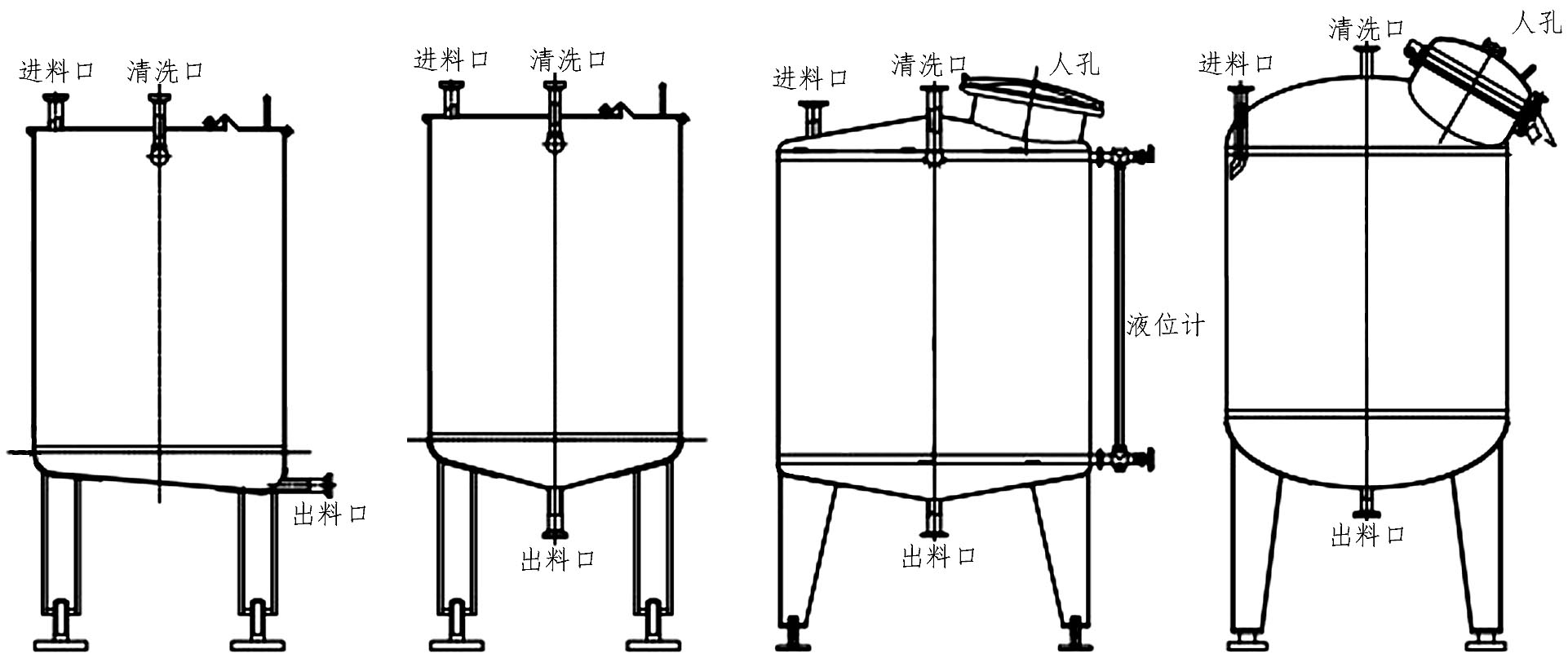

1、按結構形式可分為：上開蓋下斜底、上開蓋下錐形封頭、上下錐形封頭、上下橢圓封頭
2、按材質分為：SUS304、SUS316L |
 |
| |
| |
| 二、貯液罐結構 |

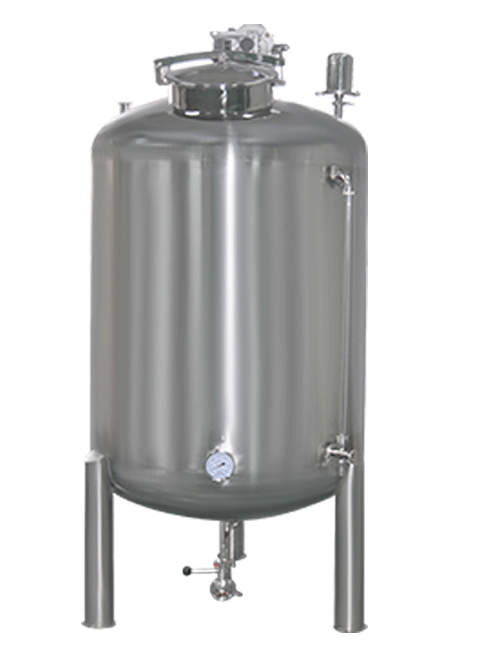

該系列儲罐由圓柱形不銹鋼內筒組成筒體，并配有衛生人孔、清洗球、液位計。
1、設備為單層結構。罐體內壁過濾段均采用圓弧過渡，無衛生死角，易清洗；罐體內鏡面拋光處理，能夠實現CIP和SIP，符合衛生規范要求。
2、材質為不銹鋼SUS304或SUS316L

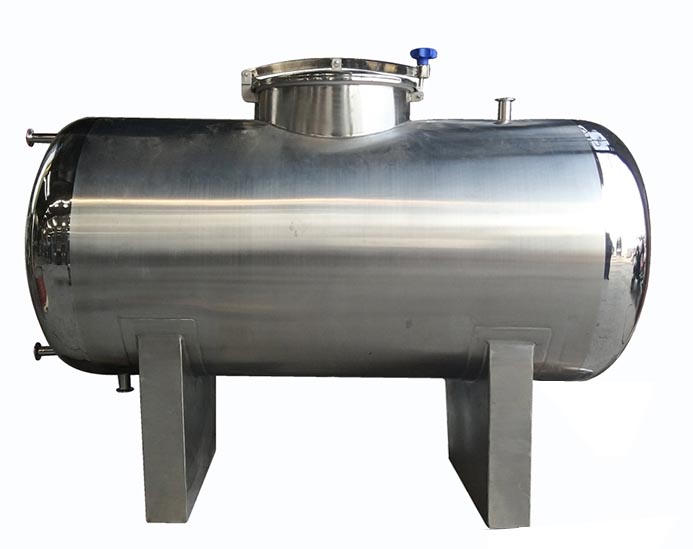

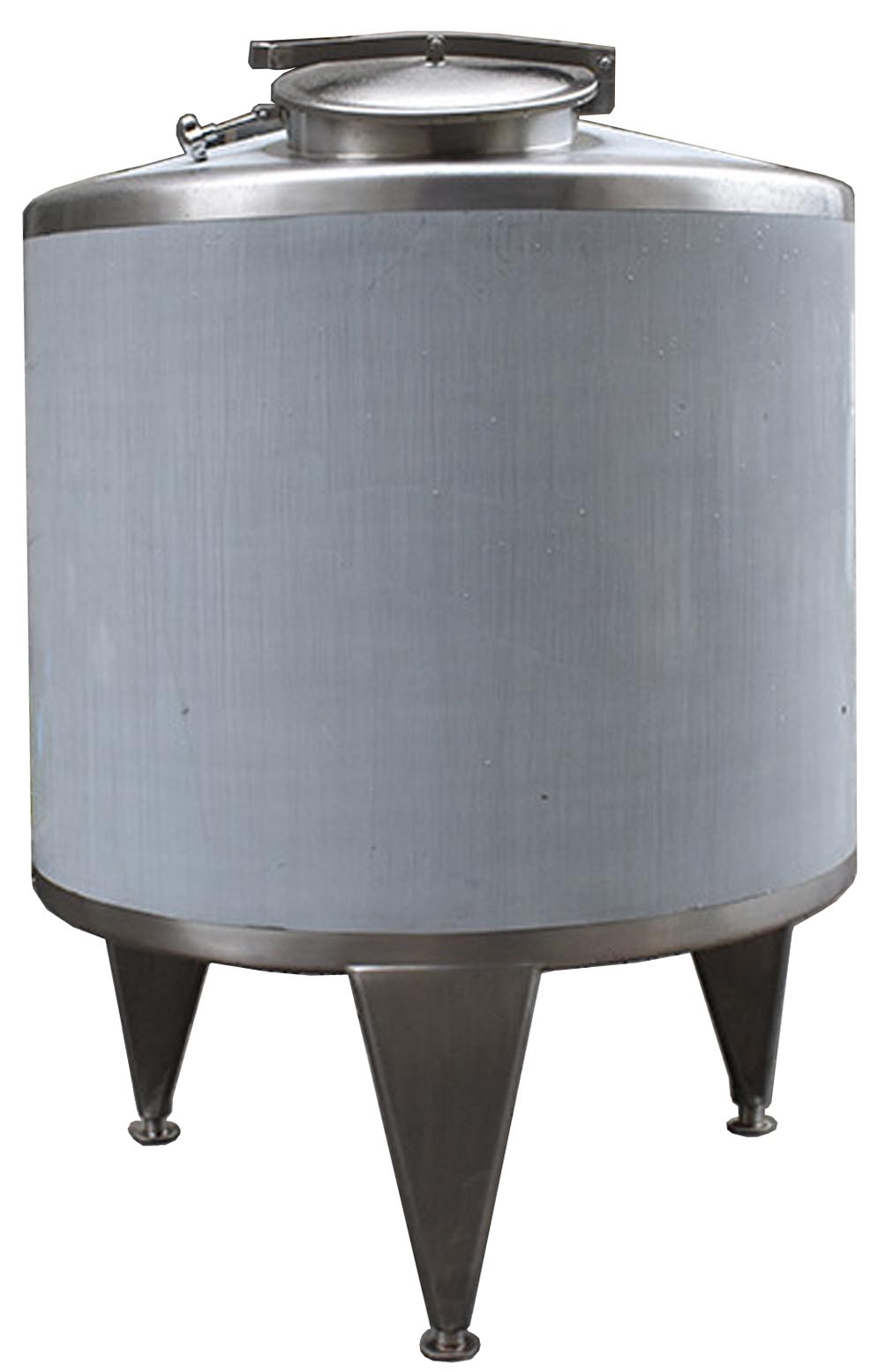

注：儲液罐可根據客戶要求設計成單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），可采用立式結
構或臥式結構，根據客戶要求還可設計成方形、圓形等多種形狀，配置機械攪拌。 |
 |
| |
| 三、貯液罐用途 |
1、可作儲液罐、混料罐、暫存罐、儲水罐等。
2、用于食品、乳制品、果汗飲料、醫藥化工及生物工程等領域。 |
| |
| 四、貯液罐特點 |
1、可在線CIP
2、罐體內表面鏡面拋光處理,能夠實現CIP和SIP，符合衛生規范要求。 |
| |
|
| 五、貯液罐技術參數 |
| |
| 公稱容積 |
300L |
400L |
500L |
600L |
800L |
1000L |
1500L |
2000L |
3000L |
| 筒體直徑(mm) |
φ800 |
φ800 |
φ900 |
φ1000 |
φ1000 |
φ1000 |
φ1200 |
φ1300 |
φ1600 |
| 筒體高度(mm) |
600 |
800 |
800 |
800 |
1000 |
1220 |
1220 |
1500 |
1500 |
| 工作壓力 |
≤0.09Mpa |
| 工作溫度 |
＜100℃ |
| 基本配置 |
衛生人孔、清洗球、液位計 |
注：1、圖表中的儲罐參數為標準配置，可根據客戶圖紙和要求定做儲罐。
2、儲罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。 |

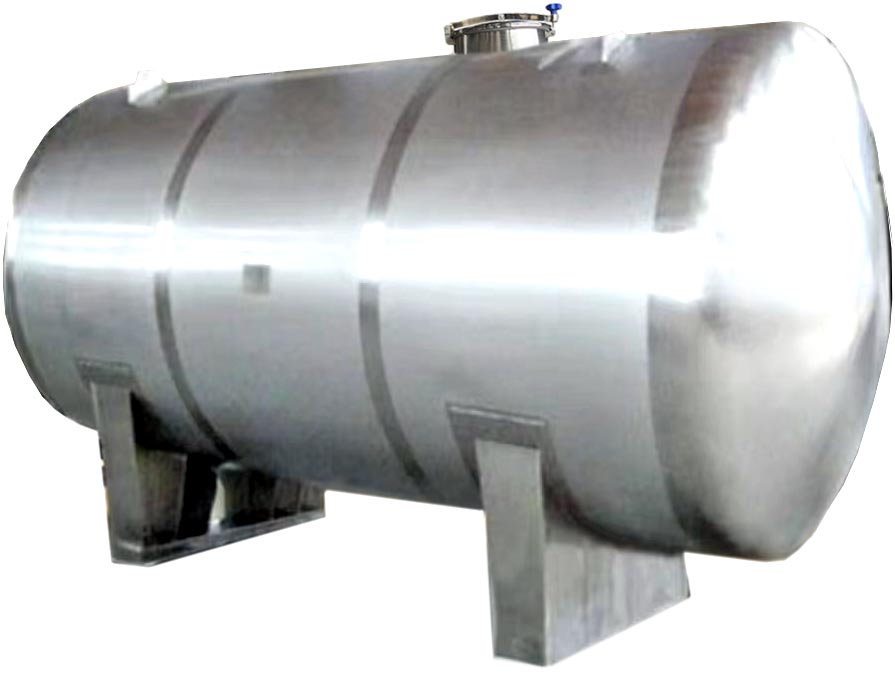

| 儲液罐可根據客戶要求設計成單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），可采用立式結構或臥式結構，根據客戶要求還可設計成方形、圓形等多種形狀，配置機械攪拌及選配組件。 |
|
|
|
| |
|
|
